3M 這個耳熟能詳的品牌,除了便利貼、無痕掛勾、省水閥……之外,你對於 3M 印象又是什麼呢?其實 3M 的光學增亮膜技術,早已深入在你我的生活周遭,包括筆電、手機、電視機等等的各種螢幕裝置;3M 光學增亮膜技術是一種透過光學折射的方式來達成「節能」、「增亮」、「廣視角」的先進光學技術。絕大部份的 LCD 液晶螢幕都是需要「背光模組」,然後透過偏光片、玻璃層、彩色濾光片……等等,最後經過外層的面板,這就是大家實際看到的螢幕亮度,從下面的圖表可以看出來,原本 100% 光源,在經過林林總總的 LCD 螢幕內部面板之後,只剩下 10% 光源,有九成的光源被虛耗了,非常浪費,也沒有效率;反之,如果想需要看見更大量的光源,讓 LCD 螢幕看起來更明亮,那就需要有更大能源來驅動「背光模組」,但相對的,這樣做會變得很耗電。

3M-1.26





3M 為了改善光源虛耗的問題,以及在不增加耗電的情況之下,推出了一種叫做「稜鏡片(Prism Film – Brightness Enhancement Film)」的 BEF 增亮膜。

3M-2.21

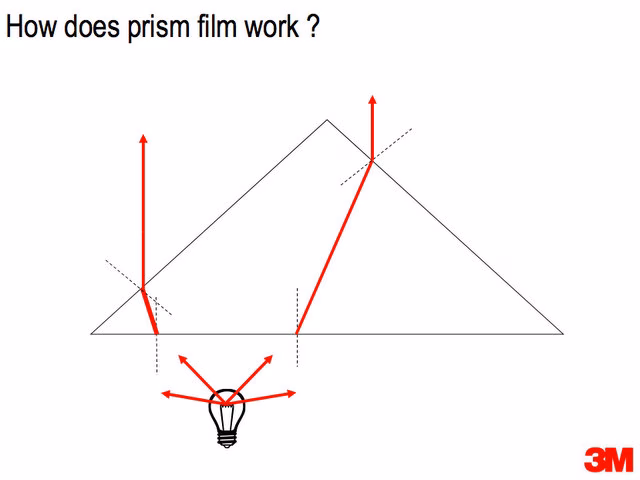

BEF 增亮膜就是透過三稜鏡的原理,將原本四散的光線,透過稜鏡而集中;非常聰明的一個物理,解決光源虛耗的問題。

3M-3.32





由於 BEF 增亮膜是由一系列的水平排列稜鏡所組成,如同下面實驗的照片,左邊是使用沒有 BEF 增亮膜,光線整個四散開來,導致光源浪費,反之右邊是使用 BEF 增亮膜,光源可以有效的集中不浪費。

3M-4.40

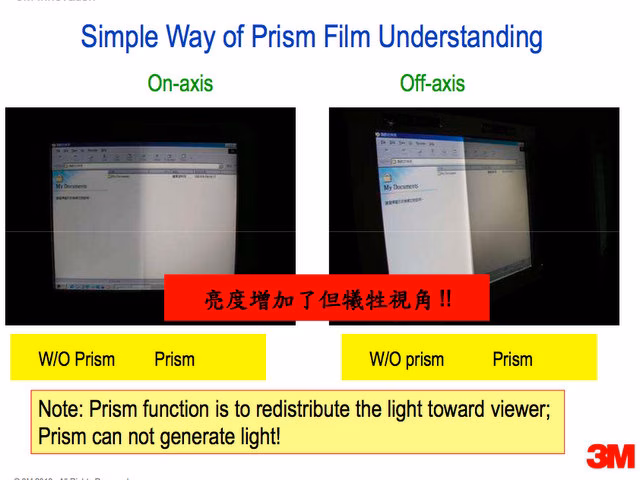

雖然說 BEF 增亮膜可以增加亮度,但相對的犧牲了螢幕的可視角度;螢幕左側是沒有 BEF 增亮膜,右側是有 BEF 增亮膜,從正面看,有 BEF 增亮膜看起來比較亮,但從側面看,BEF 增亮膜的視角就很差了。

3M-5.47





 所以 3M 為了改善光源虛耗的問題,以及在不增加耗電,還有要改善原本 BEF 增亮膜的視角問題,推出了一種叫做「反射式偏光增亮膜(Multilayer Film – Dual Brightness Enhancement Film)」的 DBEF 增亮膜。

3M-6.54





DBEF 增亮膜是透過多層奈米級的增亮膜,來改善原本 BEF 增亮膜的視角問題;可以看到下面的舉例,頭髮是 75 um、紅血球是 8 um、DBEF 增亮膜是 1 um,非常驚人。

3M-7.01

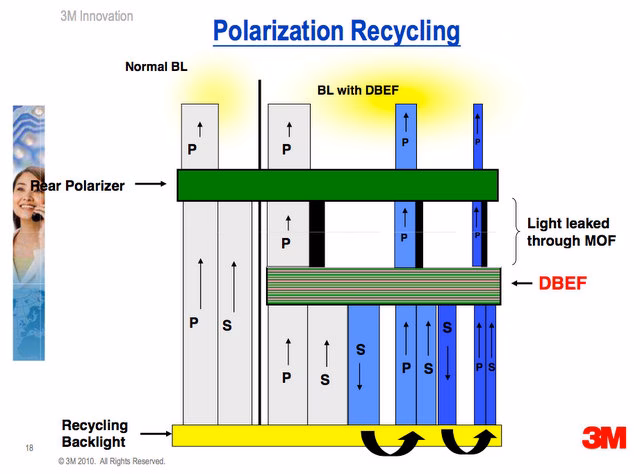

一般來說,我們看到 LCD 螢幕的光源是由「P 光」和「S 光」所組成,但是偏偏螢幕前面板會阻擋「S 光」;3M 的 DBEF 增亮膜有效地解決了這個問題,透過 3M 光學增亮膜技術,可以讓「S 光」被 DBEF 增亮膜反射回來,並且回收再重新投射「P 光」和「S 光」,整體而言,3M 的 DBEF 增亮膜可以回收 40% 的「S 光」,讓光源的使用效率可以最大化。

3M-8.01-001







有了 DBEF 增亮膜,就可以改善原本視角變暗的問題,克服原本 BEF 的缺點。

3M-9.06





ASUS ZENBOOK 就是採用了 3M 的 DBEF 增亮膜,在不犧牲清析度、視角以及其他重要指標之下,有效地提高 38% 亮度,若維持同樣的亮度,可以降低 LCD 背光耗電 28%;因為 3M 光學增亮膜技術,所以才可以大幅降低 LCD 螢幕耗電,讓筆電的電池效能做最大化的運用。

3M-000

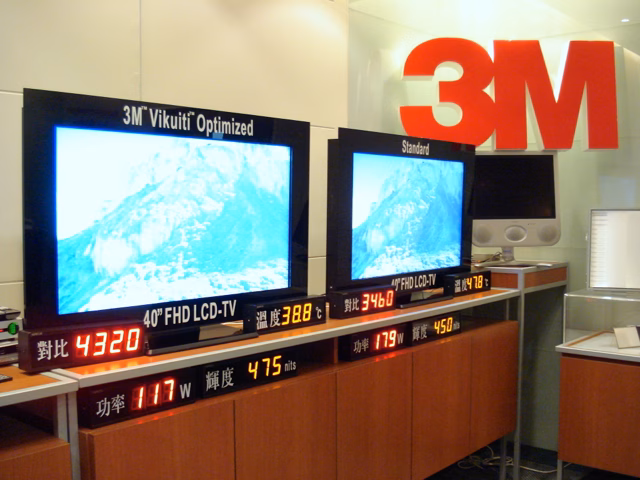

大型 LCD 螢幕對於 3M 光學增亮膜技術似乎就更重要了,尤其是在油電雙漲的時代,節能省電更顯得重要;左邊的 40 吋 LCD 電視採用了 3M 的 DBEF 增亮膜技術,右邊的 LCD 電視則沒有,可以看到左邊的 LCD 螢幕因為有 DBEF 增亮膜可以回收 40% 的「S 光」並且轉換成「P 光」,螢幕的色彩對比較高、輝度也比較高,相對的,也就是因為 LCD 螢幕不需要增加「背光模組」功率達到這樣的色彩對比和輝度,只要透過 DBEF 增亮膜技術即可,所以耗電功率比較少,溫度自然也降低了。

3M 螢幕(logo)





總結

3M 光學增亮膜技術其實不常被寫在 3C 產品或 LCD 螢幕的重點特色之中,但實際上 3M 光學增亮膜技術已經運用在手機螢幕、平板電腦、液晶螢幕、電視,增加色彩對比、減少耗電;經過這次 3M 的技術展示,C Jay 也才知道原來 3M 光學增亮膜技術老早已經默默的出現在你我的生活當中,而且 3M 光學增亮膜就是改善螢幕亮度、輝度甚至讓螢幕更省電的最大功臣,只是常常沒有人去注意到罷了呵。
